循环流化床锅炉的特点及我公司锅炉简介
循环流化床锅炉是近30年发展起来的一种新型清洁煤燃烧技术,在清洁燃烧特别是燃用劣质煤方面具有污染物排放低､燃料适应性广､调峰能力强和燃烧效率高等优点,具有很好的节能和环保效能,目前在火电行业内,循环流化床得到越来越广泛的应用｡
但在CFB锅炉飞速发展的同时也存在许多不足:如与煤粉炉相比运行成本较高,维护量大,锅炉风机电耗大,厂用电率高等问题｡因此,大型CFB锅炉运行经济性研究具有非常重要的意义｡

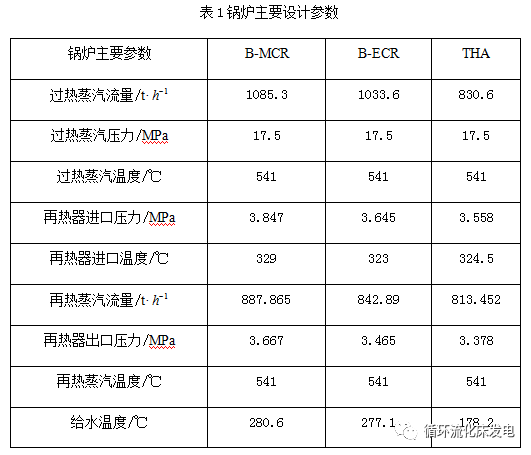

山西国峰煤电有限责任公司地处山西省汾阳市｡建设规模为2×300MW亚临界直接空冷供热机组,配置锅炉是以山西国峰煤电有限责任公司与清华大学､东方锅炉厂联合研发的低床温､低床压燃烧技术为基础设计､制造的东锅第三代循环流化床首台锅炉｡锅炉为单汽包､自然循环､循环流化床燃烧方式,锅炉主要由1个膜式水冷壁炉膛,3台汽冷式旋风分离器和1个由汽冷式包墙包覆的尾部竖井(HRA)3部分组成,锅炉炉膛内前墙布置有6片中温过热器管屏､6片高温过热器管屏､6片高温再热器管屏及1片水冷隔墙,后墙布置2片水冷蒸发屏｡
锅炉为单锅筒､自然循环､单炉膛､全悬吊､平衡通风,半露天布置｡锅炉共布置有8个给煤口,全部布置于炉前,在前墙水冷壁下部收缩段沿宽度方向均匀布置｡炉膛底部是由水冷壁管弯制围成的水冷风室,水冷风室两侧布置有一次热风道,进风型式为从风室两侧进风,采用四分仓内回转式空预器,一､二次风出口靠炉前方向,中间为一次风,两侧为二次风｡炉膛下部左右侧的一次风道内分别布置有两台点火燃烧器,炉膛密相区水冷壁前墙上设置了四支床上点火油枪,炉膛密相区水冷壁后墙上设置了两支床上点火油枪｡四个排渣口布置在炉膛后水冷壁下部,分别对应四台滚筒式冷渣器｡
炉膛与尾部竖井之间,布置有3台冷却式旋风分离器,其下部各布置1台“U”阀回料器,回料器为一分为二结构,保证了沿炉膛深度方向上回料的均匀性;尾部采用双烟道结构,前烟道布置有3组低温再热器,后烟道布置有4组低温过热器,向下前后烟道合成一个,在其中布置有两组H型鳍片管式省煤器和四分仓回转式空气预热器｡过热器系统中设有两级喷水减温器,再热器系统中布置有事故喷水减温器和微喷减温器｡
脱硫方式采用炉内喷钙脱硫+炉外烟气脱硫,炉外烟气脱硫采用循环流化床半干法脱硫除尘一体化工艺,炉内脱硫吸收剂采用石灰石,炉外脱硫吸收剂采用生石灰｡脱硝方式采用SNCR(选择性非催化还原法),还原剂采用尿素溶液｡
